手打式镁合金燃气炉
所属分类:镁合金熔炉系列
产品编号:HX-MD500
浏览次数:10115
发布日期:2017-11-17
产品详情

    东莞宏幸工业炉制造有限公司,12年专注非标工业炉、铸造、压铸周边设备的研发、定制、生产,可依客户实际需求定制或改制

    本司产品齐全,品质优良,终身提供售保,欢迎业界同仁来电洽谈。

    垂询热线:139-2252-5148



 一、设备名称

  镁合金手打式天然气熔化炉

  1. 类型:坩埚式

  2. 形状:四方形

  3. 能源:天然气



 二、镁合金天然气手打炉简介

  1. 构造:镁合金手打式天然气熔化炉由五大部件构成:炉壳、炉衬、电控系统、复合坩埚、燃烧机。

  2. 原理:镁合金手打式天然气熔化炉是通过将燃料的化学能转换为内能,对内膛坩埚进行直接升温加热,将镁锭/水口放置坩埚内进行熔化和保温的一种镁合金熔化设备。



 三、设计要求

  1. 容量:500kg(可依客户需求定制)

  2. 熔化率:150kg/h

  3. 工艺温度: 680℃-700℃

  4. 额定加热大卡:≤20万大卡(可以调节大小)

    5. 500KG天燃气手打炉 (如图)



  四、炉体结构

     1.炉外构造

        炉外体外壳采用4mm钢板制成圆桶

        坩埚盖板为25mm钢板

        底板由8mm厚钢板构成

        盖板由10mm厚钢板构成

        烟筒是由6mm厚钢板构成。可90度翻转。

     2.炉内衬构造材料

        第一层:耐高温保温板 三层(进口摩根品牌)

        第二层:保温棉(密度260.)

        第三层:高纯度耐高温绝缘砖:莫来石 (德国摩根)

        特殊研发的保温材料

      3.加热元件:

        奥林佩亚燃烧机配置:

        电磁阀

        点火变压器

        电机

        控制盒

        空压开关

        气压开关

        点火棒

        检测棒

        稳定阀门


 五、控制箱

      控制面板:A 电流表 B 电流控制器(旋钮手动型)C 温控仪表 D 按钮开关

      空气开关

      可控硅组件(日本欧姆龙)

      熔断器

      中间继电器(正泰)

      三相计量电度表 ( 1:40) (上海华东)

      断路器及其他电器元件组成

      互感器 (正泰)

      散热风扇

      散热模块

      可控硅触发器 (厦门宇电)




 六、镁合金天然气手打炉技术参数

 熔炉内部保温层包括:耐火保温轻质砖、保温棉、保温板、纳米保温材料、浇注料均为摩根、联矿等进口品牌材质。具有:保温效果好,使用寿命长等特点。


  镁合金、铝合金、铁化学特性对比

技术项目

单位

技术参数

备注

1

保持熔量

KG

≤500Kg装(铝液)


2



额定加热功率





J/KG

≤30万大卡(可以调节大小)

液温控制电流最大为110A,保温时为60A


3

额定电压

V

380V,燃烧机电箱使用。


4

平均熔化能力

Kg

150Kg/H


5

炉体尺寸

mm

直径1550*高1310


6

开炉熔化时间

小时

3-4小时/池铝液(冷炉到熔化)


7

控温精度

  ±5℃


8

铝液平均温度

680-700℃


9

加热组件


日本进口奥林佩亚燃烧机


10

温度检测组件

外套碳化硅,内不锈钢





熔炉内部保温层包括:耐火保温轻质砖、保温棉、保温板、纳米保温材料、浇注料均为摩根、联矿等进口品牌材质。具有:保温效果好,使用寿命长等特点。

镁合金的特性

    1 镁合金、铝合金、铁化学特性对比

    2 镁合金比重是铝的2/3、铁的2/9,质量非常轻

    3 镁合金熔点与铝几乎相同,沸点比较低达到420℃会自燃

    4 大量的镁粉碰到水会发生反应着火  ,高温的镁碰到空气中的氧气会发生反应引起燃烧

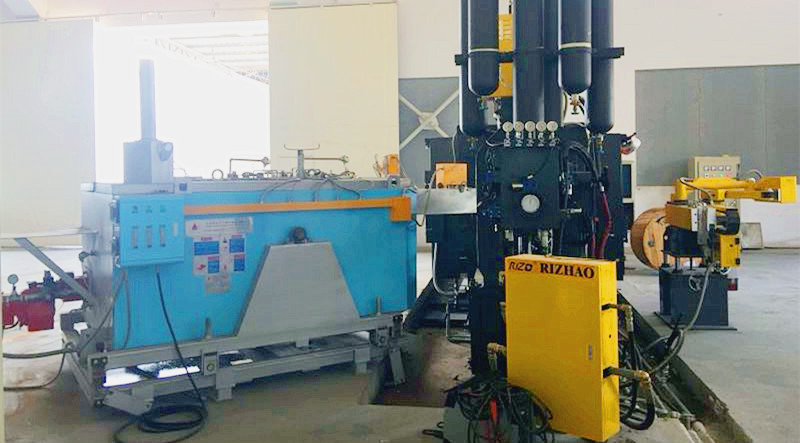

手打式镁合金燃气熔化炉现场使用照片
